22ページ目 |食品・飲料製造配管の通販

【スーパースピードフィットは、差し込むだけで接続できる液体用のプラスチック製(ポリアセタール)ワンタッチ継手です。】【特長】●スーパースピードフィットは、チューブへの取付け、取外しが簡単です。 ●他社のワンタッチ継手ではできない、Oリング・コレットの洗浄・交換が簡単です。 ●本体がプラスチックのため、金属イオンを嫌う工程にも最適です。 ●食品機械にも安心して使用できます。【仕様】●使用流体:空気、炭酸ガス、各種気体、飲料水、飲料用液体(酸を除く)※真空の配管にも使用できます。 ●構造:本体、Oリング、コレットからなり、本体とコレットはポリアセタール樹脂(セルコン)、Oリングは食品グレードのNBRが採用されています。 ●コレットにはステンレス刃が付いています。 ●品質:PM・PIシリーズとも、食品機械・器具・飲料ディスペンサー等に使用できるよう、食品用グレードの素材で製造されています。

ステム・エルボインチサイズ

RWC社(旧ジョン・ゲスト社(英国))

2,500円～(税抜)

2,750円～(税込)

【スーパースピードフィットは、差し込むだけで接続できる液体用のプラスチック製(ポリアセタール)ワンタッチ継手です。】【特長】●スーパースピードフィットは、チューブへの取付け、取外しが簡単です。 ●他社のワンタッチ継手ではできない、Oリング・コレットの洗浄・交換が簡単です。 ●本体がプラスチックのため、金属イオンを嫌う工程にも最適です。 ●食品機械にも安心して使用できます。【仕様】●使用流体:空気、炭酸ガス、各種気体、飲料水、飲料用液体(酸を除く)※真空の配管にも使用できます。 ●構造:本体、Oリング、コレットからなり、本体とコレットはポリアセタール樹脂(セルコン)、Oリングは食品グレードのNBRが採用されています。 ●コレットにはステンレス刃が付いています。 ●品質:PM・PIシリーズとも、食品機械・器具・飲料ディスペンサー等に使用できるよう、食品用グレードの素材で製造されています。

レジューサーミリサイズ＜PM-E＞

RWC社(旧ジョン・ゲスト社(英国))

1,860円～(税抜)

2,046円～(税込)

【スーパースピードフィットは、差し込むだけで接続できる液体用のプラスチック製(ポリアセタール)ワンタッチ継手です。】【特長】●スーパースピードフィットは、チューブへの取付け、取外しが簡単です。 ●他社のワンタッチ継手ではできない、Oリング・コレットの洗浄・交換が簡単です。 ●本体がプラスチックのため、金属イオンを嫌う工程にも最適です。 ●食品機械にも安心して使用できます。【仕様】●使用流体:空気、炭酸ガス、各種気体、飲料水、飲料用液体(酸を除く)※真空の配管にも使用できます。 ●構造:本体、Oリング、コレットからなり、本体とコレットはポリアセタール樹脂(セルコン)、Oリングは食品グレードのNBRが採用されています。 ●コレットにはステンレス刃が付いています。 ●品質:PM・PIシリーズとも、食品機械・器具・飲料ディスペンサー等に使用できるよう、食品用グレードの素材で製造されています。

手動アジャスタブルストッパー式＜RB-MR(EPDM)＞

大阪サニタリー

39,242円～(税抜)

43,166円～(税込)

【RBシリーズのバタフライバルブ】【特長】●ISO規格に基づきサニタリー性を追求して、軽量コンパクトに設計されています。 ●手動式の場合、作動トルクが非常に小さく操作が軽快に行え、かつ全開時の流体抵抗が小さいのが特長です。 ●手動式バタフライバルブは、全開より全閉の方向に(0°、15°、30°、45°、60°、75°、90°)7ヶ所のロック式ストッパーがあり、弁の開度調整ができます。【仕様】●接液部材質：SUS316L ●シートリング材質：EPDM(標準)耐熱-5～95℃非作動時125℃30分(1回/1日) ●表面仕上：内面＃320～＃400バフ研磨仕上(電解研磨)外面ショット仕上 ●継手適用規格：ISO規格準拠ネジ、ヘルール、その他 ●最高使用圧力：0.7MPa

エアー駆動(単作動)式＜RB-PS＞

大阪サニタリー

52,864円～(税抜)

58,150円～(税込)

【RBシリーズのバタフライバルブ】【特長】●ISO規格に基づきサニタリー性を追求して、軽量コンパクトに設計されています。 ●アルミ合金製エアーシリンダ(無給油で使用できます)を取り付けた軽量コンパクトなバルブです。単作動形は圧縮エアーにより全開し、内蔵スプリングで全閉にします。複作動形は、圧縮エアーにより全開・全閉の弁作動を行います。【仕様】●接液部材質：SUS316L ●シートリング材質：EPDM(標準)耐熱-5～95℃非作動時125℃30分(1回/1日) ●表面仕上：内面＃320～＃400バフ研磨仕上(電解研磨)外面ショット仕上 ●継手適用規格：ISO規格準拠ネジ、ヘルール、その他 ●最高使用圧力：0.7MPa ●操作エアー圧力：0.4～0.7MPa ●操作エアー注入孔：Rc1/8

手動2方ボールバルブ(1.0S～1.5S) ＜2BM-＞

大阪サニタリー

50,988円～(税抜)

56,086円～(税込)

【2方ボールバルブはポケット部の液溜まりを最小限におさえ、従来品に比べ、よりサニタリー性を追求しました。】【特長】●手動式ボールバルブは、全開・全閉の方向に(0°、15°、30°、45°、60°、75°、90°)7ヶ所のロックストッパーがあり、弁の開度調整ができます。 ●ハンドルは360°回転できます。(1.0S～1.5Sを除く)1.0S～1.5Sはハンドル形状が異なります。 ●分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。 ●2方・3方共に手動式はロック式ストッパーを備え、またエアー駆動式は、軽量コンパクトで耐久性に優れています。【仕様】●接液部材質：SUS316L ●パッキン材質：フッ素ゴム ●シート材質：PTFE ●使用温度範囲常用液温度範囲：-5～95℃(非作動時は-5～100℃) ●表面仕上：内面＃320～＃400バフ研磨仕上外面＃320～＃400バフ研磨仕上 ●継手適用規格：ISO規格準拠ヘルール、ネジ ●本体耐圧：水圧にて1.0MPa ●操作空気圧：0.4MPa(max0.7MPa)

手動2方ボールバルブ(2.0S～4.0S) ＜2BM＞

大阪サニタリー

88,533円～(税抜)

97,386円～(税込)

【2方ボールバルブは、ポケット部の液溜まりを最小限におさえ、従来品に比べよりサニタリー性を追求しました。】【特長】●手動式ボールバルブは、全開・全閉の方向に(0°、15°、30°、45°、60°、75°、90°)7ヶ所のロックストッパーがあり、弁の開度調整ができます。 ●ハンドルは360°回転できます。(1.0S～1.5Sを除く)1.0S～1.5Sはハンドル形状が異なります。 ●分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。 ●2方・3方共に手動式はロック式ストッパーを備え、またエアー駆動式は、軽量コンパクトで耐久性に優れています。【仕様】●接液部材質：SUS316L ●パッキン材質：フッ素ゴム ●シート材質：PTFE ●使用温度範囲常用液温度範囲：-5～95℃(非作動時は-5～100℃) ●表面仕上：内面＃320～＃400バフ研磨仕上外面＃320～＃400バフ研磨仕上 ●継手適用規格：ISO規格準拠ヘルール、ネジ ●本体耐圧：水圧にて1.0MPa ●操作空気圧：0.4MPa(max0.7MPa)

手動3方ボールバルブLポート＜BN3-M＞

大阪サニタリー

141,022円～(税抜)

155,124円～(税込)

【簡単に分解・組立ができるように、本体の取り付けにクランプを用いた使い易い設計です】【特長】●ハンドルは90°ごとのストッパーを備え、360°回転します。 ●分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。【仕様】●接液部材質:SUS316L(相当)(ただし2.5S～4.0SはSUS316) ●パッキン材質:フッ素ゴム ●シート材質:PTFE ●使用温度範囲常用液温度範囲:-5～95℃(非作動時は-5～100℃) ●表面仕上:内面＃320～＃400バフ研磨仕上外面＃320～＃400バフ研磨仕上 ●継手適用規格:ISO規格準拠ヘルール ●本体耐圧:水圧にて1.0MPa

手動3方ボールバルブTポート＜BN3-M＞

大阪サニタリー

133,504円～(税抜)

146,854円～(税込)

【分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。】【特長】●ハンドルは90°ごとのストッパーを備え、360°回転します。 ●分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。【仕様】●接液部材質:SUS316L(相当)(ただし2.5S～4.0SはSUS316) ●パッキン材質:フッ素ゴム ●シート材質:PTFE ●使用温度範囲常用液温度範囲:-5～95℃(非作動時は-5～100℃) ●表面仕上:内面＃320～＃400バフ研磨仕上外面＃320～＃400バフ研磨仕上 ●継手適用規格:ISO規格準拠ヘルール ●本体耐圧:水圧にて1.0MPa

エアー駆動2方ボールバルブ(単作動)　＜2BM-PS＞

大阪サニタリー

77,056円～(税抜)

84,761円～(税込)

【2方ボールバルブは、ポケット部の液溜まりを最小限におさえ、従来品に比べよりサニタリー性を追求しました。】【特長】●単作動形は圧縮エアーにより全開し、内蔵スプリングで全閉にします。 ●複作動形は、圧縮エアーにより全開・全閉の弁作動を行います。 ●分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。 ●2方・3方共に手動式はロック式ストッパーを備え、またエアー駆動式は、軽量コンパクトで耐久性に優れています。 ●アルミ合金製エアーシリンダ(無給油で使用できます)を取り付けた軽量コンパクトなバルブです。【仕様】●接液部材質：SUS316L ●パッキン材質：フッ素ゴム ●シート材質：PTFE ●使用温度範囲常用液温度範囲：-5～95℃(非作動時は-5～100℃) ●表面仕上：内面＃320～＃400バフ研磨仕上外面＃320～＃400バフ研磨仕上 ●継手適用規格：ISO規格準拠ヘルール、ネジ ●本体耐圧：水圧にて1．0MPa ●操作空気圧：0．4MPa(max0．7MPa) ●操作エアー圧力：0．4～0．7MPa ●操作エアー注入孔：Rc1/8

エアー駆動3方ボールバルブ(複作動)Lポート　＜BN3-PW＞

大阪サニタリー

167,006円～(税抜)

183,706円～(税込)

【分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。】【特長】●単作動形は圧縮エアーにて左回転し、内蔵スプリングでにより右回転します。 ●複作動形は圧縮エアーにより、左右の回転を行い、流路の切り替えができます。 ●分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。 ●2方・3方共に手動式はロック式ストッパーを備え、またエアー駆動式は、軽量コンパクトで耐久性に優れています。 ●アルミ合金製エアーシリンダ(無給油で使用できます)を取り付けた軽量コンパクトなバルブです。【仕様】●接液部材質：SUS316L ●パッキン材質：フッ素ゴム ●シート材質：PTFE ●使用温度範囲常用液温度範囲：-5～95℃(非作動時は-5～100℃) ●表面仕上：内面＃320～＃400バフ研磨仕上外面＃320～＃400バフ研磨仕上 ●継手適用規格：ISO規格準拠ヘルール、ネジ ●本体耐圧：水圧にて1．0MPa ●操作空気圧：0．4MPa(max0．7MPa) ●操作エアー圧力：0．4～0．7MPa ●操作エアー注入孔：Rc1/8

エアー駆動3方ボールバルブ(複作動)Tポート　＜BN3-PW＞

大阪サニタリー

159,488円～(税抜)

175,436円～(税込)

【分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。】【特長】●単作動形は圧縮エアーにて左回転し、内蔵スプリングでにより右回転します。 ●複作動形は圧縮エアーにより、左右の回転を行い、流路の切り替えができます。 ●分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。 ●2方・3方共に手動式はロック式ストッパーを備え、またエアー駆動式は、軽量コンパクトで耐久性に優れています。 ●アルミ合金製エアーシリンダ(無給油で使用できます)を取り付けた軽量コンパクトなバルブです。【仕様】●接液部材質：SUS316L(ただし2．5S～4．0SはSUS316) ●パッキン材質：フッ素ゴム ●シート材質：PTFE ●使用温度範囲常用液温度範囲：-5～95℃(非作動時は-5～100℃) ●表面仕上：内面＃320～＃400バフ研磨仕上外面＃320～＃400バフ研磨仕上 ●継手適用規格：ISO規格準拠ヘルール、ネジ ●本体耐圧：水圧にて1．0MPa ●操作空気圧：0．4MPa(max0．7MPa) ●操作エアー圧力：0．4～0．7MPa ●操作エアー注入孔：Rc1/8

エアー駆動3方ボールバルブ(単作動)Lポート　＜BN3-PS＞

大阪サニタリー

179,928円～(税抜)

197,920円～(税込)

【分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。】【特長】●単作動形は圧縮エアーにて左回転し、内蔵スプリングでにより右回転します。 ●複作動形は圧縮エアーにより、左右の回転を行い、流路の切り替えができます。 ●分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。 ●2方・3方共に手動式はロック式ストッパーを備え、またエアー駆動式は、軽量コンパクトで耐久性に優れています。 ●アルミ合金製エアーシリンダ(無給油で使用できます)を取り付けた軽量コンパクトなバルブです。【仕様】●接液部材質：SUS316L(ただし2．5S～4．0SはSUS316) ●パッキン材質：フッ素ゴム ●シート材質：PTFE ●使用温度範囲常用液温度範囲：-5～95℃(非作動時は-5～100℃) ●表面仕上：内面＃320～＃400バフ研磨仕上外面＃320～＃400バフ研磨仕上 ●継手適用規格：ISO規格準拠ヘルール、ネジ ●本体耐圧：水圧にて1．0MPa ●操作空気圧：0．4MPa(max0．7MPa) ●操作エアー圧力：0．4～0．7MPa ●操作エアー注入孔：Rc1/8

エアー駆動3方ボールバルブ(単作動)Tポート　＜BN3-PS＞

大阪サニタリー

215,040円～(税抜)

236,544円～(税込)

【分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。】【特長】●単作動形は圧縮エアーにて左回転し、内蔵スプリングでにより右回転します。 ●複作動形は圧縮エアーにより、左右の回転を行い、流路の切り替えができます。 ●分解・組立が容易に行えるように本体の取付にクランプを使用し、より使い易く設計しています。 ●2方・3方共に手動式はロック式ストッパーを備え、またエアー駆動式は、軽量コンパクトで耐久性に優れています。 ●アルミ合金製エアーシリンダ(無給油で使用できます)を取り付けた軽量コンパクトなバルブです。【仕様】●接液部材質：SUS316L(ただし2．5S～4．0SはSUS316) ●パッキン材質：フッ素ゴム ●シート材質：PTFE ●使用温度範囲常用液温度範囲：-5～95℃(非作動時は-5～100℃) ●表面仕上：内面＃320～＃400バフ研磨仕上外面＃320～＃400バフ研磨仕上 ●継手適用規格：ISO規格準拠ヘルール、ネジ ●本体耐圧：水圧にて1．0MPa ●操作空気圧：0．4MPa(max0．7MPa) ●操作エアー圧力：0．4～0．7MPa ●操作エアー注入孔：Rc1/8

溶接式ローネックチーズ　＜TEEV-W＞

大阪サニタリー

4,648円～(税抜)

5,112円～(税込)

【溶接配管用のサニタリー継手。】

溶接式異径チーズ　＜TEEX-W＞

大阪サニタリー

6,160円～(税抜)

6,776円～(税込)

【溶接配管用のサニタリー継手。】

溶接式クロス　＜CROS-W＞

大阪サニタリー

8,022円～(税抜)

8,824円～(税込)

【溶接配管用のサニタリー継手。】

溶接式偏心レジューサ　＜RDE-W＞

大阪サニタリー

3,122円～(税抜)

3,434円～(税込)

【溶接配管用のサニタリー継手。】

溶接式管用ネジアダプタ　＜THAD-W＞

大阪サニタリー

2,198円～(税抜)

2,417円～(税込)

【溶接配管用のサニタリー継手。】

溶接式フランジアダプタ　＜JFAD-W＞

大阪サニタリー

8,246円～(税抜)

9,070円～(税込)

【溶接配管用のサニタリー継手。】【仕様】●JIS　10K　フランジ

ヘルールクロス　＜CROS-4C＞

大阪サニタリー

14,434円～(税抜)

15,877円～(税込)

【ISO規格クランプユニオン継手は、ガスケットをヘルールではさみ込み、クランプで締め付けて組み立てられるユニオンです。】【特長】●溶接式クランプユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。なお、溶接される部分の内外径寸法は、JIS-G-3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています。 ●エキスパンド式クランプユニオンは、チューブエキスパンダにてパイプを押し拡げ、継手を接合するものです。 ●使用圧力溶接式・・・1．0MPa以下エキスパンド式・・・0．2MPa以下 ●ISO規格クランプユニオン継手は、ガスケットをヘルールではさみ込み、クランプで締め付けて組み立てられるユニオンです。 ●ユニオンは締め付けたときにパイプ内面とシール面が一致する構造になっています。

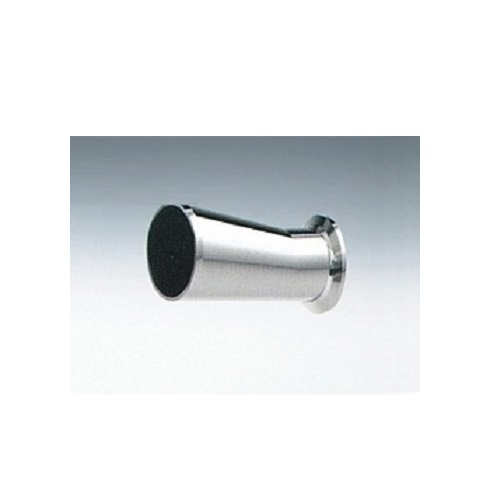

溶接×へルール偏心レジューサ　＜RDE-W-C＞

大阪サニタリー

4,800円～(税抜)

5,280円～(税込)

【ISO規格クランプユニオン継手は、ガスケットをヘルールではさみ込み、クランプで締め付けて組み立てられるユニオンです。】【特長】●ユニオンは締め付けたときにパイプ内面とシール面が一致する構造になっています。 ●溶接式クランプユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。なお、溶接される部分の内外径寸法は、JIS-G-3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています。 ●エキスパンド式クランプユニオンは、チューブエキスパンダにてパイプを押し拡げ、継手を接合するものです。 ●使用圧力溶接式・・・1．0MPa以下エキスパンド式・・・0．2MPa以下

へルール×溶接偏心レジューサ　＜RDE-C-W＞

大阪サニタリー

4,650円～(税抜)

5,115円～(税込)

【ISO規格クランプユニオン継手は、ガスケットをヘルールではさみ込み、クランプで締め付けて組み立てられるユニオンです。】【特長】●ユニオンは締め付けたときにパイプ内面とシール面が一致する構造になっています。 ●溶接式クランプユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。なお、溶接される部分の内外径寸法は、JIS-G-3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています。 ●エキスパンド式クランプユニオンは、チューブエキスパンダにてパイプを押し拡げ、継手を接合するものです。 ●使用圧力溶接式・・・1．0MPa以下エキスパンド式・・・0．2MPa以下

エキスパンド式ライナ　＜LNR-E＞

大阪サニタリー

924円～(税抜)

1,016円～(税込)

【ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。】【特長】●溶接式ネジユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。なお、溶接される部分の内外径寸法は、JIS-G3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています。 ●エキスパンド式ネジユニオンは、チューブエキスパンダにてパイプを押し拡げ、継手を接合するものです。 ●使用圧力溶接式・・・1．0MPa以下エキスパンド式・・・0．2MPa以下 ●ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。 ●ユニオンは締付けたときにパイプ内面とシール面が一致する構造になっています。

L形ガスケット　PTFE　＜GS-L＞

大阪サニタリー

518円～(税抜)

569円～(税込)

【ISO規格ネジユニオン継手用ガスケットです。】【特長】●ISO規格ネジユニオン継手用ガスケットです。 ●PTFE一体形(8A～4．0S) 【仕様】●推奨使用温度：100℃ ●最高使用温度：150℃ ●色：白

L形ガスケット　サニクリーン　＜GS-L＞

大阪サニタリー

2,254円～(税抜)

2,479円～(税込)

【ISO規格ネジユニオン継手用ガスケットです。】【特長】●ISO規格ネジユニオン継手用ガスケットです。 ●PTFE一体形にクッション性をもたせたシール性が向上したガスケットである。継手の締付荷重により変形を生じやすい。 ●EPDMゴムの表面(接液面)にPTFEを接着した形状(8A～4．0S、但し3．5Sを除く) 【仕様】●推奨使用温度：100℃ ●最高使用温度：150℃ ●色：青

六角ナットキャップ　＜NHB-L＞

大阪サニタリー

4,342円～(税抜)

4,776円～(税込)

【ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。】【特長】●溶接式ネジユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。なお、溶接される部分の内外径寸法は、JIS-G3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています。 ●エキスパンド式ネジユニオンは、チューブエキスパンダにてパイプを押し拡げ、継手を接合するものです。 ●使用圧力溶接式・・・1．0MPa以下エキスパンド式・・・0．2MPa以下 ●ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。 ●ユニオンは締付けたときにパイプ内面とシール面が一致する構造になっています。

溝付丸ナット　＜NRA＞

大阪サニタリー

4,312円～(税抜)

4,743円～(税込)

【ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。】【特長】●溶接式ネジユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。なお、溶接される部分の内外径寸法は、JIS-G3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています。 ●エキスパンド式ネジユニオンは、チューブエキスパンダにてパイプを押し拡げ、継手を接合するものです。 ●使用圧力溶接式・・・1．0MPa以下エキスパンド式・・・0．2MPa以下 ●ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。 ●ユニオンは締付けたときにパイプ内面とシール面が一致する構造になっています。

丸ナット　＜NRB＞

大阪サニタリー

3,458円～(税抜)

3,803円～(税込)

【ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。】【特長】●溶接式ネジユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。なお、溶接される部分の内外径寸法は、JIS-G3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています。 ●エキスパンド式ネジユニオンは、チューブエキスパンダにてパイプを押し拡げ、継手を接合するものです。 ●使用圧力溶接式・・・1．0MPa以下エキスパンド式・・・0．2MPa以下 ●ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。 ●ユニオンは締付けたときにパイプ内面とシール面が一致する構造になっています。

片ライナ偏心レジューサ　＜RDE-L-M＞

大阪サニタリー

6,538円～(税抜)

7,191円～(税込)

【ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。】【特長】●溶接式ネジユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。なお、溶接される部分の内外径寸法は、JIS-G3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています。 ●エキスパンド式ネジユニオンは、チューブエキスパンダにてパイプを押し拡げ、継手を接合するものです。 ●使用圧力溶接式・・・1．0MPa以下エキスパンド式・・・0．2MPa以下 ●ISO規格ネジユニオン継手は、ACME(アクメ)ネジを利用したユニオンです。 ●ユニオンは締付けたときにパイプ内面とシール面が一致する構造になっています。
